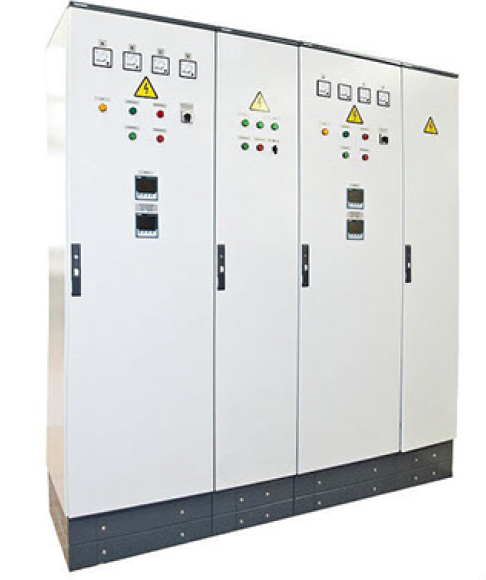

Главный распределительный щит /ГРЩ/ предназначен для приема, распределения и учета электрической энергии трехфазного переменного тока до 3 500 А и напряжением 380/220 В и обеспечивающих защиту групповых сетей от токов КЗ (ко-роткого замыкания) и перегрузок.

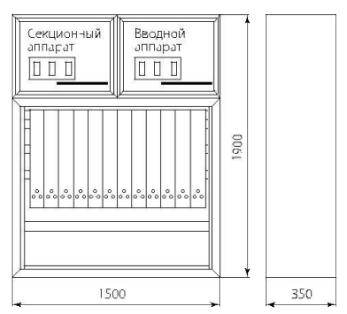

ГРЩ обычно представляют собой сборную конструкцию, состоящую из функциональных элементов (панелей), а именно:
Вводная панель;
Секционая панель (АВР);
Линейная панель (Распределительная);

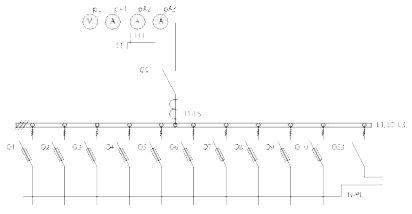

В качестве вводных и секционных аппаратов могут быть ис - пользованы как выключатели-разъединители, так и автоматические выключатели. Вводные и секционные автоматические выключатели чаще всего выбираются выкатного исполнения для обеспечения видимого разрыва. Питание распределительных панелей осуществляется кабелем или через магистральный шинопровод, который выбирается исходя из потребляемой мощности или мощности источника питания.
Степень защиты по ГОСТ 14254-96 - IP31, IP54
Номинальный ток - до 3 500 А
Частота – 50 Гц
Номинальное напряжение – до 380 В
Напряжение цепи управления – 220 В
Вид климатического исполнения по ГОСТ 15150-69 – УХЛ4
Группа механического исполнения по ГОСТ 17516.1-90 - М1
Высота установки над уровнем моря – 2 000 м
Окружающая среда — невзрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию
